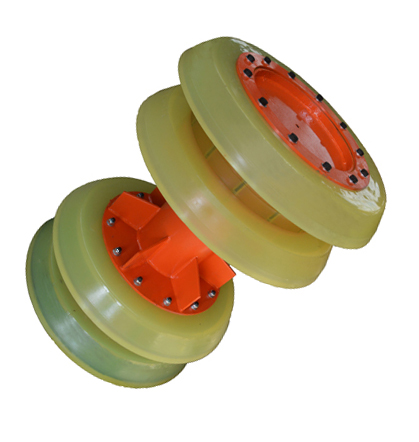

皮碗式清管器
皮碗式清管器產品技術參數
一、用途:
皮碗式清管器密封部件采用進口原料，密封面較大，較適合距離遠管線、海底管線等長輸管線。
皮碗式較適合落差較大管線。清管器可攜帶鋼絲刷式、測徑板、磁力架、發射機、檢測器等設備，完成各種清管作業任務。
二、產品技術參數
1、工作介質溫度：—40℃---85℃
2、介質：原油、成品油、水、煤漿、空氣、天然氣、煤氣等
3、產品整體長度：1.4倍DN
4、產品最佳運行速度：≦5米/秒（高的運行速度會降低產品性能）
5、產品最小通過彎曲半徑：OD≦150mm時，r應滿足≧2.5DN；OD≧150mm時，r應滿足≧1.5倍DN
6、產品整體長度：普通型號≧1.3倍DN，組合型≧1.4倍DN
可按要求定做
7、我公司現提供產品配套制品原料：（1）、國產TDI、MDI原料（2）、進口TDI、MDI原料（3）、耐溶劑型原料。以上原料制品可按要求定制。
8、產品規范應用標準
GB-50369油氣長輸管道工程施工及驗收規范
GB/T-528 硫化橡膠或熱塑性橡膠拉伸應力及應變性能測定
GB/T-529硫化橡膠或熱塑性橡膠撕裂強度的測定
GB/T-531 硫化橡膠或熱塑性橡膠壓入硬度實驗方法
GB/T-1689 硫化橡膠耐磨性能的測定（阿克隆磨耗機）
進口邵氏80硬度材料性能表
硬度（邵氏A） 75
300%定伸強度（Mpa） >12
拉伸強度（Mpa） > 50
拉斷伸長率（%）> 550
撕裂強度（KN/M） > 90
磨耗（CC/1.61）<0.01
三、皮碗式清管器使用簡介：
皮碗式清管器在用作管線清管掃線或排水作業時，推動介質可以是液體或者壓縮氣體。
應根據不同管徑和管線長度，選用合適排量的出口壓力的空壓機或水泵。
在做輸油管線刮蠟和輸氣管線排水作業時，其介質工作動力可以是輸送介質的壓力。
無論是在哪種管道作業都必須注意兩點：
（1）根據管徑大小和管線長度及發球裝置與收球裝置之間的高程差選擇動力源，保證其有足夠的出口壓力。
（2）適當控制清管器運行速度，清管器的運行速度受排量控制，因此發球端必須有排量控制設備，控制水、氣或油的排量，以便控制清管器的運行速度。
不同的作業情況，運行速度應有所不同。
清管掃線、排水、排氣作業，速度應小于2米/秒；
除銹、除蠟作業，速度應小于1米/秒。
進口原料產品根據使用要求：有高耐磨、耐低溫、回彈好、通過能力強等幾種。
注意事項：密封部件最小外徑小于管道內徑時，應更換新的密封部件。
四、儲存：
陰涼、干燥處存放，防火、防紫外線老化。
